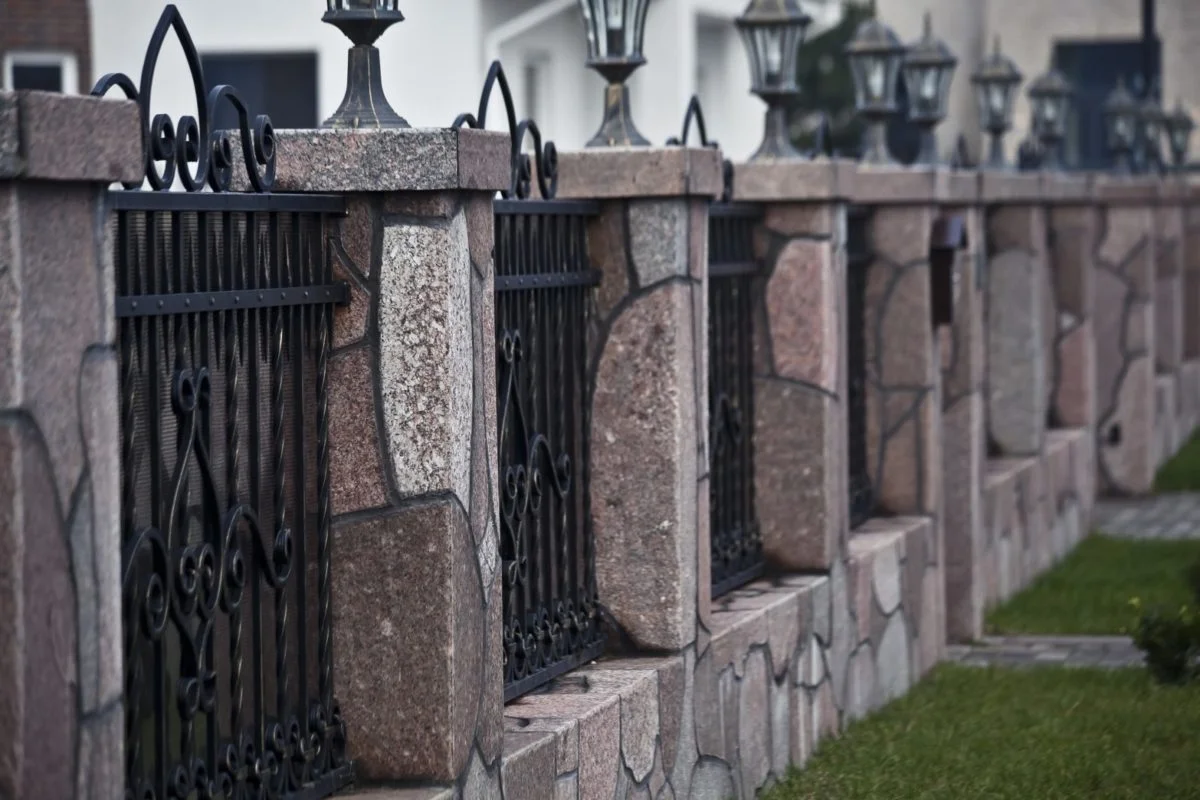

Кам’яний паркан: основа, кладка, дренаж і кошторис

1. Завдання, межі та вихідні дані

Спочатку підтверджують лінію огорожі

План ділянки, кадастрові відомості та фактичні межові знаки мають узгоджуватися. Старий паркан, стежка або ряд дерев не є достатньою підставою для нової капітальної кладки. Якщо положення межі викликає сумнів, його уточнює уповноважений землевпорядний фахівець до розмітки траншеї. Після бетонування перенесення конструкції буде дорогим і конфліктним.

Також перевіряють місцеві містобудівні, благоустроєві та договірні обмеження: допустиму висоту й прозорість, відступи, видимість біля виїзду, охоронні зони мереж, умови в котеджному містечку або на території культурної спадщини. Конкретні вимоги залежать від місця, тому їх не замінюють загальною порадою з інтернету.

Технічне завдання описує не лише зовнішність

До завдання додають ескіз фасаду й план із розмірами. Візуалізація повинна відповідати реальному перепаду висот і ширині прорізів, а не показувати паркан на умовно рівній площині.

2. Рельєф, ґрунти й підземні мережі

Фундамент залежить від основи

Тип ґрунту, його шаруватість, насипні ділянки, рівень води, промерзання, підтоплення та сусідні котловани впливають на осідання й морозні деформації. Чинний ДБН В.2.1-10:2018 вимагає проєктувати основи й фундаменти з урахуванням інженерних вишукувань, навантажень, умов експлуатації та порівняння технічних рішень. Глибину й переріз не призначають лише за досвідом на іншій ділянці.

На старому насипі або біля підземної траншеї властивості ґрунту можуть різко змінюватися вздовж кількох метрів. Суцільний важкий паркан особливо чутливий до різниці осідань. Проєктувальнику потрібні дані по всій трасі, а не одна фотографія ґрунту біля воріт.

Перед земляними роботами знаходять комунікації

План мереж звіряють із фактичними ознаками, колодязями, вводами та даними власників. Електричний кабель, газопровід, водопровід, каналізація, дренаж чи зв’язок можуть проходити в зоні фундаменту. За потреби виконують інструментальний пошук і погоджують охоронні заходи.

Дерева оцінюють як частину майданчика: коренева система може конфліктувати з траншеєю, а видалення великих коренів — вплинути на стійкість дерева. Воду з дороги, даху або схилу не можна без перевірки спрямовувати на сусідню ділянку чи до фундаменту огорожі.

3. Конструктивна схема паркану

Огорожа і підпірна стіна — різні задачі

Звичайний паркан відокремлює територію; підпірна конструкція додатково утримує ґрунт і сприймає бічний тиск. Якщо земля з одного боку вища, потрібно окремо оцінити навантаження, воду, дренаж, стійкість проти зсуву й перекидання. Не слід просто засипати ґрунт до готової огорожі, яку на це не розраховано.

Система може бути суцільною кам’яною, каркасною з кам’яним заповненням або комбінованою — зі стовпами й легшими секціями. Рішення впливає на фундамент, деформації, витрату каменю, тривалість робіт і вітрове навантаження. Висока непрозора площина працює інакше, ніж продувне металеве заповнення.

Вузли визначають довговічність

Крок стовпів, розміри фундаменту, армування та деформаційні шви визначає проєкт. Article V2 свідомо не дає універсальних чисел: вони залежать від геометрії, матеріалів, ґрунтів, навантажень і місцевих умов.

4. Земляні роботи, фундамент і бетон

Траншею приймають до бетонування

До розроблення ґрунту виносять осі, висоти та прорізи, огороджують робочу зону й визначають місце складування. Дно траншеї перевіряють по фактичному ґрунту. Розпушені, органічні або нестабільні включення не залишають під фундаментом; перезволоження й замочування усувають за технічним рішенням.

Вузька траншея може мати ризик обвалення, особливо в насипі або після дощу. Спосіб укосів, кріплення та доступу визначають з урахуванням глибини й ґрунту. Підземні роботи не виконують між незакріпленими стінками лише тому, що ділянка приватна.

Бетонування має контрольну карту

До подачі бетону перевіряють геометрію, основу, підготовку, опалубку, арматуру, фіксатори захисного шару, випуски, закладні, канали для кабелів і отвори. Проєктування бетонних та залізобетонних елементів виконується з урахуванням чинного ДБН В.2.6-98:2009 та пов’язаних норм.

Клас бетону, рухливість, спосіб подачі, ущільнення, шви бетонування, догляд і строки навантаження задають проєкт та технологічна карта. Самовільне доливання води в суміш або укладання в забруднену й затоплену траншею погіршує передбачуваність результату. Паспорти суміші та дату бетонування зберігають.

5. Вода, дренаж і верхній захист

Воду відводять до того, як вона потрапить у конструкцію

План вертикального планування показує, звідки надходить поверхнева вода й куди вона безпечно відводиться. Ґрунт біля паркану не повинен утворювати постійний жолоб уздовж фундаменту. На схилах передбачають протиерозійні заходи, а на підпірних ділянках — дренаж і фільтрацію за розрахунком.

Дренаж — не просто перфорована труба в щебені. Потрібні позначки, ухил, фільтрувальний вузол, випуск, ревізія та місце приймання води. Якщо випуск неможливий або заборонений, конструктивну схему переглядають, а не ховають воду за кладкою.

Горизонтальні поверхні захищають зверху

Накривні елементи на секціях і стовпах формують із ухилом, достатнім звисом та крапельником, щоб вода не стікала по фасаду. Стики, торці, проходки й місця кріплення опрацьовують як вузли. Вода, що регулярно насичує шов і замерзає, скорочує строк служби навіть якісного каменю.

Гідрофобізацію або інше покриття добирають після визначення породи каменю, розчину й потрібного зовнішнього вигляду. Роблять пробу на окремій ділянці: засіб може змінити колір, блиск і паропроникність. Покриття не повинно маскувати відсутність верхнього захисту чи дренажу.

6. Камінь, розчин і технологія кладки

Партію каменю перевіряють до закупівлі

Бутовий, плитняковий, тесаний та інший природний камінь відрізняються геометрією, міцністю, водопоглинанням, морозостійкістю, шаруватістю, текстурою та кольором. Потрібні характеристики підтверджують для конкретного матеріалу й умов експлуатації. Вдалий зразок з інтер’єру не доводить придатність тієї самої породи для відкритої огорожі.

Камінь сортують за розміром, формою й призначенням: для кутів, перев’язування, лицьової поверхні, заповнення та накриття. У кошторисі враховують відбір, розвантаження, складування, миття, різання й технологічні відходи. Зразок кладки показує не лише камінь, а й товщину, глибину, профіль і колір шва.

Лицьова поверхня має бути зв’язана з конструкцією

Кладка повинна мати передбачене перев’язування, заповнені робочі шви, стабільну геометрію та зв’язок між шарами. Тонка декоративна оболонка з окремих каменів не може вважатися несучою частиною без проєктного вузла. Армування, анкери й закладні застосовують за кресленнями, а не довільно «для міцності».

Розчин добирають за видом каменю, конструктивною функцією, температурою та зволоженням. Надмірно жорсткий або несумісний склад може сприяти тріщинам і пошкодженню кромок. Свіжу кладку захищають від опадів, сонця, вітру й невідповідної температури; режим робіт встановлюють технологічною картою та інструкціями матеріалів.

7. Стовпи, ворота та комбіновані секції

Ворота створюють окремі навантаження

Стовп біля розпашної стулки сприймає вагу, момент від виносу, динаміку відкривання та вітер. Для відкатних воріт потрібні фундамент, закладна, геометрія руху, уловлювачі й вільна зона відкату. Модель, масу й автоматику визначають до бетонування, щоб закладні та кабельні канали опинилися в проєктних місцях.

Петлі, кронштейни та приводи не кріплять лише до тонкого лицьового каменю. Потрібен зв’язок із розрахованою несучою частиною. До виготовлення воріт повторно вимірюють готовий проріз і позначки; креслення за початковим ескізом може не врахувати фактичні відхилення.

Інженерні елементи планують до кладки

Для освітлення, домофона, замка, датчиків і приводу передбачають траси, захист, заземлення, відведення води, ручне розблокування та сервісний доступ. Кабель не замуровують без можливості заміни там, де вона передбачена рішенням. Металеві закладні захищають від корозії, а отвори не повинні спрямовувати воду всередину стовпа.

У комбінованих секціях камінь, сталь, алюміній і деревина деформуються по-різному. Вузол кріплення має враховувати температурний рух, вологість, вентиляцію та можливість заміни заповнення. Суцільне жорстке защемлення легкої секції між масивними стовпами може пошкодити облицювання.

8. Безпека й організація майданчика

Траншеї, камінь і механізми створюють різні ризики

Робочу зону відділяють від мешканців, дітей, тварин і проїзду. Передбачають стійкі проходи, освітлення, безпечне складування, підіймання важкого каменю, роботу різального інструменту, пиловидалення та електроживлення. Піддони й окремі камені розміщують так, щоб вони не скочувалися та не перевантажували край траншеї.

Організацію охорони праці виконують з урахуванням Мінімальних вимог для тимчасових або мобільних будівельних майданчиків і чинного ДБН А.3.2-2-2009. Для оброблення каменю потрібна виділена безпечна зона та належні засоби захисту.

Логістика й відходи входять до плану

До поставки перевіряють ширину в’їзду, несучу здатність покриття, місце розвантаження та виліт механізму. Великі поставки ділять на партії, щоб не блокувати доступ і не пошкодити готові ділянки. Ґрунт, обрізки каменю, упаковку, бетонні залишки й промивну воду не залишають без визначеного маршруту.

Поводження з будівельними відходами планують відповідно до чинного Закону України «Про управління відходами» та місцевої організації послуг. Придатний камінь можна відсортувати для повторного використання, але це має бути окрема погоджена операція, а не випадкове складування.

9. Обсяги та кошторис

Відомість обсягів відтворює конструкцію

Порівнюють однакову комплектацію

Кошторис розділяє проєктування й вишукування, земляні роботи, бетон і арматуру, камінь, розчин, різання, кладку, дренаж, накриття, метал, ворота, автоматику, механізми, доставку, відходи, контроль і виконавчі матеріали. Для кожної позиції вказують одиницю, кількість, ціну, дату, постачальника та припущення.

Камінь у тоннах, кубічних метрах і квадратних метрах не порівнюють без коефіцієнтів і геометрії конкретної партії. Закупівельний запас залежить від форми, сортування, малюнка, різання та можливості докупити той самий матеріал. Універсальний відсоток без обґрунтування може створити як дефіцит, так і дорогий залишок.

Складання кошторису на будівництво допомагає привести пропозиції до спільної відомості. Низька ціна може означати, що не враховано вивезення ґрунту, сортування, механізм, опалубку, закладні, дренаж або накриття.

10. Контроль, приймання й обслуговування

Приховані етапи приймають до закриття

Огляд після першого сезону виявляє проблеми рано

Після завершення контролюють вертикальність, площинність і стабільність секцій, заповнення та профіль швів, відсутність хитких каменів, роботу воріт, верхні накриття, крапельники й відведення води. Висоли самі по собі не завжди означають руйнування, але їх причина й постійне зволоження потребують оцінки.

Замовнику передають конструктивні креслення, фото прихованих робіт, схеми кабелів і дренажу, паспорти матеріалів, інструкції до автоматики та гарантійні умови. Після зими оглядають тріщини, нахили, шви, накриття й стік. Тріщину не просто замазують: спочатку встановлюють, чи вона стабільна і що її спричинило.
