Вибухозахищений електротельфер: вибір, монтаж і кошторис

Вибухозахищений електротельфер підбирають одночасно за умовами середовища, вантажним режимом і конструкцією місця встановлення. Позначення Ex на двигуні або потрібна вантажопідіймальність ще не підтверджують придатність усього комплекту. Перевірки потребують також візок, гальмо, керування, струмопідвід, кабельні вводи та умови їх використання.

Для замовника результатом підготовки мають стати узгоджене технічне завдання, специфікація обладнання, проєкт монтажу й кошторис з визначеними межами постачання. Ця стаття допомагає перевірити склад рішення та пропозиції підрядників. Класифікацію зон, розрахунок балки й програму випробувань виконують відповідальні фахівці для конкретного об’єкта.

Джерела перевірено 5 вересня 2026 року. Для закупівлі та введення в експлуатацію застосовують вимоги, чинні на відповідну дату.

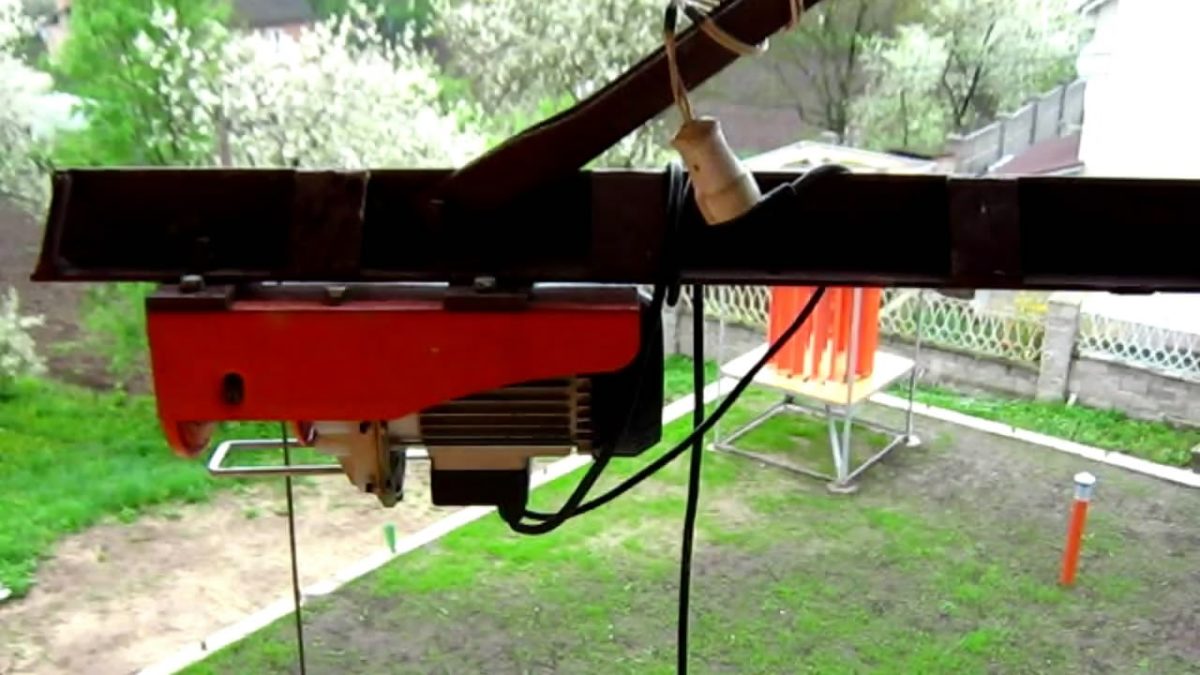

Електрична таль, установлена на металевій балці — Ілюстративне фото електричної талі. Зображення не підтверджує вибухозахищене виконання: його встановлюють за маркуванням, документами та умовами застосування.

1. Вихідні дані та межі завдання

Технологічний процес і робоче місце

У завданні описують, що саме підійматимуть, звідки й куди переміщуватимуть вантаж, хто керуватиме механізмом та як часто повторюватиметься цикл. До нього додають план цеху, відмітки конструкцій, розташування обладнання й ремонтні проходи. Окремо фіксують роботу надворі, корозійне середовище, миття, запиленість і температуру. Такі умови не можна відновити лише з назви виробництва.

Відповідальність за комплектне рішення

Замовник надає технологічні дані, проєктувальники визначають вимоги об’єкта, а постачальник підтверджує придатність конкретної модифікації. У договорі розмежовують постачання талі, візка, колії, електроживлення, монтаж і введення в роботу. Для шахтного застосування діє окрема група обладнання; позначення промислової талі для наземного цеху не переносять на шахту. Будь-яку зміну умов після погодження завдання повертають на перевірку до закупівлі.

2. Зона, середовище та Ex-маркування

Вимоги визначає класифікація зони

Проєкт має містити класифікацію та межі вибухонебезпечних зон із вихідними даними про речовини. Газове й пилове виконання не взаємозамінні. Ступінь IP характеризує захист оболонки, але самостійно не доводить вибухозахист. Категорію обладнання, рівень вибухозахисту EPL і вид захисту читають у відповідній системі позначень та звіряють із документами виробника, а не ототожнюють за схожими літерами.

Що зіставляють до погодження моделі
Параметр об’єкта	Що має підтвердити постачальник	Чого недостатньо
Клас і межі зони	Придатність модифікації для заданої зони	Загальної назви «вибухозахищена таль»
Газ, пара, туман або горючий пил	Відповідне виконання й групу середовища	Документа лише на інший вид середовища
Умови займання речовини	Температурний клас або граничну температуру поверхні	Даних лише про температуру повітря
Кліматичний діапазон	Допустиму температуру довкілля та умови охолодження	Припущення про універсальне виконання
Спеціальні умови застосування	Виконання всіх обмежень сертифіката та інструкції	Окремого символу Ex на одному компоненті

Нагрів і спеціальні умови

Температурний клас газового обладнання стосується допустимого нагріву поверхні, а не морозостійкості. Для пилу також враховують умови відкладення шару та очищення, передбачені оцінкою ризиків і документацією. Зміна частоти пусків, приводу або частотного перетворювача може вплинути на нагрів. Обмеження, зокрема спеціальні умови із сертифіката, вносять до завдання монтажникам і регламенту обслуговування.

3. Регламенти й документи відповідності

Правильно визначити сферу застосування

Станом на дату перевірки Ex-відповідність оцінюють за Технічним регламентом №1055, а застосовність інших вимог визначають за призначенням виробу. Документи ATEX або IECEx можуть бути частиною доказової бази, однак сам факт їх наявності не замінює перевірку вимог українського регламенту й належної процедури відповідності.

Документи та межі їх використання
Документ	Що перевіряють	Уточнення
Технічний регламент №1055	Вимоги до обладнання для потенційно вибухонебезпечних середовищ	Редакція від 18.12.2025; процедура залежить від продукції
Технічний регламент безпеки машин №62	Застосовні вимоги до машини та її безпеки	Чинний на 05.09.2026; не плутати з наказом №62 про експлуатацію
Правила охорони праці, наказ №62 від 19.01.2018	Монтаж, експлуатацію та огляди підіймального обладнання	Вимоги застосовують до відповідного виду обладнання
Регламент низьковольтного обладнання №1067	Сферу застосування до окремих електротехнічних виробів	Додаток 1 виключає електрообладнання для вибухонебезпечного середовища

Перевірити документи саме поставленого виробу

Зіставляють тип, модифікацію, серійний номер, маркування, інструкцію та декларацію про відповідність. Для компонентів регламент №1055 передбачає окремий підхід, зокрема письмову заяву у відповідних випадках; не кожна деталь повинна мати однаковий пакет документів із готовою машиною. Зберігають також умови включення компонентів до комплекту. Постанова №1630 передбачає введення нового регламенту машин з 20.01.2027, крім окремих положень, що діють раніше. Для поставок на межі цієї дати повторно перевіряють перехідні правила та дату введення продукції в обіг.

4. Вантаж, режим і тип талі

Маса вантажу та заборонені операції

У переліку вантажів зазначають масу виробу, тари, стропів, траверси й інших знімних пристроїв, навантаження від яких сприймає механізм. Перевіряють схему стропування та положення центра ваги. Примерзлий, затиснутий, засипаний або закріплений вантаж не відривають тельфером. Збільшення вантажопідіймальності не робить таку операцію дозволеною. Піднімати вантаж невідомої маси та підтягувати його боковим натягом каната заборонено.

Робочий цикл, канатне або ланцюгове виконання

Для підбору задають спектр вантажів, кількість циклів, тривалість увімкнення, частоту пусків, висоту й потрібні швидкості. Епізодичний ремонт і потокова виробнича лінія створюють різні умови для ресурсу та нагріву. Канатну або ланцюгову таль порівнюють за цими даними, габаритами й обслуговуванням. Матеріал підіймального органа сам собою не підтверджує Ex-придатність. Відповідь постачальника повинна містити параметри конкретної конфігурації, а не лише діапазон із каталогу.

5. Балка, колія та габарити

Несуча конструкція та сумісність візка

Конструктор перевіряє балку, опори, вузли кріплення, місцеві напруження, прогини й навантаження від руху та гальмування. Для наявної конструкції потрібні достовірні дані про її стан. Не можна вважати балку придатною лише тому, що попередня таль працювала на ній без видимих пошкоджень. Колеса та регулювання візка мають відповідати профілю колії; стики, повороти й кінцеві упори включають до проєкту та приймальної перевірки.
