Арматура для залізобетонних конструкцій: класифікація, специфікація та кошторис

Арматура для залізобетонних конструкцій сприймає розтягувальні та інші зусилля разом із бетоном. Для закупівлі й кошторису недостатньо вказати лише діаметр або слово «арматура». Потрібні клас прокату, профіль, діаметр, форма постачання, довжина, кількість, спосіб з'єднання та посилання на проєктну специфікацію.

Кошторисні послуги для будівництва, ремонту та тендерів

Складаємо, перевіряємо та оформлюємо кошторисну документацію в АВК-5. Допомагаємо уникнути помилок, завищень і зайвих витрат.

1

Кошторисні послуги

Комплексна допомога інженера-кошторисника: розрахунок, аналіз, супровід та оформлення кошторисної документації.

Отримати консультацію

2

Складання кошторисів

Розрахуємо вартість будівельних, ремонтних і монтажних робіт з урахуванням обсягів, матеріалів та вимог документації.

Замовити кошторис

3

Перевірка кошторисів

Виявляємо завищені ціни, зайві обсяги, помилки в розцінках і КБ-2в/КБ-3 Перевірка кошторисів на будівництво й ремонт від 1000 грн.

Перевірити кошторис

Переглянути всі послуги

В Україні для арматурного прокату застосовують, зокрема, ДСТУ 3760:2019. Стандарт поширюється на гладкий і періодичний прокат для звичайних та попередньо напружених залізобетонних конструкцій. Конкретний клас, діаметр, крок і розташування стрижнів визначає конструктор розрахунком; стаття не замінює робочі креслення.

Будівельна арматура та трубопровідна арматура — різні поняття

У будівельній практиці словом «арматура» можуть називати як сталеві стрижні для армування бетону, так і запірні, регулювальні або захисні пристрої трубопроводів. Це різні групи продукції з різними стандартами, одиницями виміру та правилами кошторисного обліку.

У цій статті йдеться саме про арматурний прокат і арматурні вироби для залізобетонних конструкцій: окремі стрижні, сітки, плоскі та просторові каркаси, хомути, закладні й з'єднувальні елементи.

За формою профілю

Гладкий профіль

Гладкий прокат має круглу поверхню без періодичних виступів. Його застосування визначають креслення: наприклад, для окремих поперечних, монтажних або конструктивних елементів. Самостійно замінювати ним стрижні періодичного профілю не можна.

Періодичний профіль

Періодичний профіль має виступи, що поліпшують зчеплення з бетоном. Геометрія профілю й механічні характеристики пов'язані з класом та нормативною документацією. Візуальна схожість двох стрижнів не доводить їхню взаємозамінність.

За класом міцності та пластичності

Клас арматурного прокату відображає нормовані механічні властивості. У сучасній проєктній документації можна зустріти, зокрема, позначення А240С, А400С або А500С. Літера «С» вказує на придатність до зварювання в межах вимог відповідного стандарту, але не означає, що будь-яке зварне з'єднання можна виконувати без технології.

Старі креслення та кошториси можуть містити історичні позначення класів. Перед закупівлею їх потрібно співвіднести з чинним стандартом, маркою сталі, сертифікатом і рішенням проєктувальника. Автоматична заміна «старого класу» на «новий» лише за діаметром є небезпечною.

За способом виготовлення та постачання

Прокат може постачатися у прутках мірної або немірної довжини чи в мотках, якщо це передбачено сортаментом. Для заготівельного виробництва важливі випрямлення, різання, гнуття та контроль геометрії без пошкодження сталі.

У специфікації зазначають форму постачання, довжини заготовок і допустимість стикування. Це впливає на розкрій, відходи, транспорт, потребу в механічних муфтах, напуску або зварюванні.

За призначенням у конструкції

• робоча арматура сприймає зусилля, визначені розрахунком;
• розподільча передає навантаження між робочими стрижнями та підтримує їх взаємне положення;
• поперечна працює у вигляді хомутів, шпильок або інших елементів за схемою конструкції;
• конструктивна установлюється за вимогами норм і креслень там, де це не випливає безпосередньо з основного розрахунку;
• монтажна забезпечує складання та стійкість каркаса до бетонування;
• попередньо напружена застосовується у спеціально запроєктованих системах із контрольованим натягом.

Ці назви описують функцію в конкретній конструкції, а не окремий товарний клас. Один і той самий клас прокату може виконувати різні функції, якщо це передбачено розрахунком і кресленнями.

За видом арматурного виробу

Окремі стрижні

Постачаються як прямі або попередньо зігнуті заготовки. Для них складають відомість із маркою позиції, діаметром, класом, формою, довжиною та кількістю.

Сітки

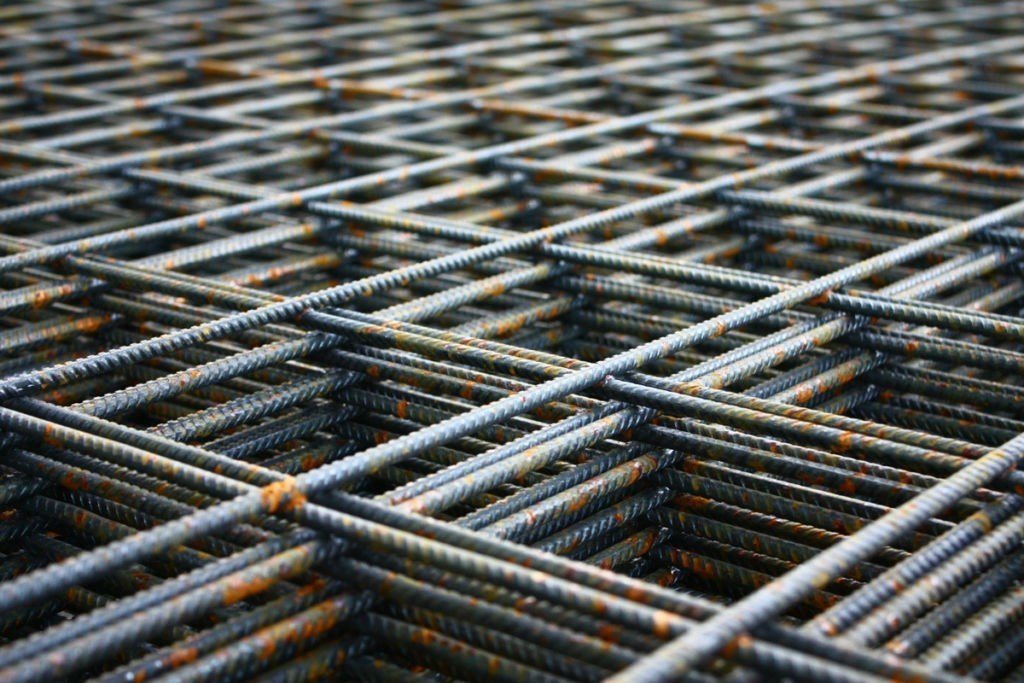

Сітка може бути в'язаною або зварною, плоскою чи рулонною. У специфікації потрібні діаметри в обох напрямках, крок, габарити, випуски, клас прокату й спосіб з'єднання.

Каркаси

Плоскі та просторові каркаси об'єднують поздовжні й поперечні елементи. Кошторис має враховувати не лише масу сталі, а й заготівлю, складання, фіксацію геометрії, піднімання та встановлення.

Закладні та з'єднувальні елементи

До окремих позицій належать закладні деталі, анкери, механічні муфти, фіксатори захисного шару та монтажні елементи. Їх не слід приховувати в загальній масі арматури, якщо вони мають іншу ціну або технологію монтажу.

Що означає діаметр

Діаметр визначає проєктувальник для кожної позиції. Для гладкого та періодичного прокату правила вимірювання й номінальні параметри задає нормативна документація. Перевірка випадковим вимірюванням по виступах не замінює ідентифікацію за маркуванням і сертифікатом.

У кошторисі масу часто розраховують за теоретичною масою погонного метра відповідного діаметра. Для закупівлі додатково звіряють фактичну схему різання, довжини постачання, відходи та правила приймання.

Маркування та документи постачання

Партію приймають за документами виробника й постачальника. Перевіряють назву продукції, стандарт, клас, діаметр, марку сталі за потреби, номер партії, масу, результати контролю та простежуваність. Бірки й маркування зберігають до завершення вхідного контролю.

Стрижні різних класів і діаметрів складують роздільно. Змішування залишків без ідентифікації створює ризик установлення невідповідної позиції в конструкцію.

З'єднання стрижнів

З'єднання виконують напуском, зварюванням, механічними муфтами або іншим проєктним способом. Довжина напуску не є сталою для всіх випадків: вона залежить від класу, діаметра, бетону, положення стрижнів, відсотка стиків та умов анкерування.

Зварювання потребує придатного класу прокату, погодженого типу з'єднання, кваліфікованої технології й контролю. Нагрівання або прихоплення стрижнів «для зручності» без рішення проєктувальника неприпустиме.

Гнуття та заготівля

Форма, радіус і розміри гнутих стрижнів задаються кресленнями та відомістю деталей. Гнуття виконують відповідним обладнанням без надрізів, ударного виправлення й неконтрольованого нагрівання. Повторне розгинання може погіршити властивості сталі.

До масового виготовлення корисно перевірити одну контрольну заготовку за шаблоном. Це зменшує ризик серійної помилки у хомутах, випусках або просторових каркасах.

Захисний шар і фіксатори

Відстань від арматури до поверхні бетону визначає проєкт з урахуванням умов експлуатації, вогнестійкості, зчеплення та довговічності. Захисний шар забезпечують спеціальними фіксаторами й стабільним каркасом, а не уламками цегли чи випадковими підкладками.

Перед бетонуванням перевіряють нижні, бічні й верхні фіксатори, проходи для працівників та стійкість каркаса. Навантаження під час укладання суміші не повинно зміщувати робочі стрижні.

Вхідний контроль на майданчику

1. Звірити накладну, сертифікат і бірки з проєктною специфікацією.
2. Перевірити клас, діаметр, кількість, довжину та форму постачання.
3. Оглянути прокат на пошкодження, забруднення, надмірну корозію й деформації.
4. Розділити партії та забезпечити простежуваність.
5. За потреби виконати передбачені проєктом або договором випробування.
6. Оформити приймання до передачі матеріалу в заготівлю.

Наявність поверхневої іржі не оцінюють лише за кольором. Важливі стан профілю, відсутність відшарувань і втрата перерізу. Рішення щодо сумнівної партії приймає відповідальна особа на підставі документів і контролю.

Контроль перед бетонуванням

• позиції, діаметри, класи й кількість стрижнів відповідають кресленням;
• крок, анкеровка, напуски та місця стиків перевірені;
• каркаси мають проєктну геометрію та стійкість;
• захисний шар забезпечений сумісними фіксаторами;
• закладні, випуски, отвори й проходки розташовані за координатами;
• арматура очищена від матеріалів, що погіршують зчеплення;
• результати огляду прихованих робіт оформлені до бетонування.

Типові помилки

• змішувати будівельну й трубопровідну арматуру в одній класифікації;
• замовляти прокат лише за діаметром без класу та стандарту;
• замінювати клас або діаметр без перерахунку й погодження;
• використовувати старі позначення без перевірки відповідності;
• рахувати всю арматуру однією середньою нормою на кубометр бетону;
• не враховувати напуски, анкеровку, гнуті елементи й відходи розкрою;
• зварювати або нагрівати стрижні без затвердженої технології;
• складати різні партії без бірок і простежуваності;
• використовувати випадкові підкладки замість фіксаторів;
• бетонувати без приймання прихованого армування.

Що включити до кошторису

• арматурний прокат за класами, діаметрами та формою постачання;
• сітки, каркаси, хомути, закладні й муфти окремими позиціями;
• доставку, розвантаження, складування та внутрішнє переміщення;
• випрямлення, очищення, різання, гнуття й маркування заготовок;
• в'язальний дріт, фіксатори, шаблони й допоміжні матеріали;
• складання, зварювання або механічне з'єднання за проєктом;
• установлення, піднімання й закріплення каркасів;
• напуски, анкеровку, випуски, технологічні залишки та відходи;
• вхідний, операційний і приймальний контроль;
• випробування та виконавчу документацію, якщо вони передбачені.

Для монолітної конструкції потрібен детальний кошторис на будівництво за відомістю арматури та кресленнями. Якщо в пропозиції підрядника класи, маса або технологічні операції не розшифровані, доцільна перевірка кошторису.

Запитання та відповіді

Чи можна замінити А400С на А500С?

Не автоматично. Вища межа плинності не є єдиним критерієм. Потрібно перевірити площу армування, тріщиностійкість, анкеровку, стики, зварювання та всі креслення. Рішення приймає проєктувальник.

Чи достатньо в кошторисі вказати масу арматури?

Для надійного бюджету — ні. Потрібний розподіл за класами й діаметрами, а також заготівля, з'єднання, фіксатори, встановлення, піднімання, відходи та контроль.

Як визначити кількість арматури?

За робочими кресленнями та відомістю деталей. У ній підсумовують довжини кожної позиції, переводять їх у теоретичну масу й додають лише обґрунтовані технологічні витрати. Середня витрата на кубометр не замінює специфікацію.
