Акт гідравлічного випробування водопроводу: зміст і кошторис

Акт гідравлічного випробування водопроводу фіксує, яку ділянку перевірили, за якою процедурою, з якими параметрами та результатом. Це не формальність і не гарантія бездефектної роботи на весь строк експлуатації: достовірність акта залежить від правильно визначених меж, справних приладів, безпечного проведення випробування й повних первинних записів.

Що підтверджує акт

Документ підтверджує результат конкретного випробування у визначений час. У ньому пов’язують об’єкт, систему, виконавців, метод, випробувальне середовище, тиск, тривалість, спостереження, виявлені дефекти та рішення про прийняття або повторну перевірку.

Межі випробуваної ділянки

До початку робіт на схемі позначають початок і кінець ділянки, стояки, відгалуження, вузли, вводи, тимчасові заглушки та відключене обладнання. Формулювання «водопровід об’єкта» без чітких меж ускладнює перевірку обсягів і відповідальності.

Внутрішня й зовнішня мережа

Для внутрішнього водопроводу, зовнішньої мережі, технологічного трубопроводу та протипожежної системи можуть діяти різні вимоги. Їх не об’єднують одним універсальним режимом випробування або одним шаблоном акта.

Нормативна основа

Для систем у сфері дії ДБН В.2.5-64:2012 зі Зміною №1 розділ 27 передбачає випробування після монтажу, промивання та оформлення результатів за відповідними додатками. Для іншої мережі спочатку визначають чинний норматив, проєкт і технічні умови саме цього об’єкта.

Проєкт і робоча документація

В акті зазначають шифр проєкту, креслення, специфікацію, позначення системи та редакцію документа. Якщо проєкт змінено під час монтажу, випробування проводять за погодженим фактичним рішенням, а не за застарілим аркушем.

Інструкція виробника

Матеріал труби й система з’єднань впливають на процедуру. Наприклад, офіційне керівництво Geberit FlowFit окремо описує перевірку герметичності та навантаження, ізоляцію ділянок, видалення повітря й безпечне скидання тиску. Його числові режими не переносять на вироби інших систем.

Відповідальні учасники

Склад учасників визначають договором, проєктом, системою контролю якості та застосовними вимогами. В акті наводять організацію, посаду, ім’я, підставу повноважень і підпис кожного учасника без вигаданого універсального складу «комісії».

Оцінка ризиків

До створення тиску перевіряють небезпеку розриву, викиду заглушки, падіння незакріпленої труби, затоплення, ураження електричним струмом і неконтрольованого скидання води. Відповідальний виконавець визначає огородження, зв’язок і порядок аварійного припинення.

Зона безпеки

Сторонніх людей виводять із небезпечної зони. Не стоять перед заглушками, фланцями й тимчасовими упорами та не підтягують з’єднання під тиском.

Гідравлічний чи пневматичний метод

Вода й стиснений газ мають різний профіль ризику. Пневматичний метод через запасену енергію потребує окремого обґрунтування, процедури та захисту; його не підміняють побутовим компресором лише для зручності.

Готовність до випробування

Перевіряють завершеність монтажу, доступність з’єднань, витримування матеріалів після зварювання, склеювання або пресування, опори, кріплення, проходи крізь конструкції та відсутність робіт, здатних змінити результат.

Приховані роботи

З’єднання залишають доступними для огляду, якщо проєкт або процедура не встановлюють інше. Закриття штроб, шахт, коробів чи траншей до контрольної точки документують окремо та погоджують із відповідальними учасниками.

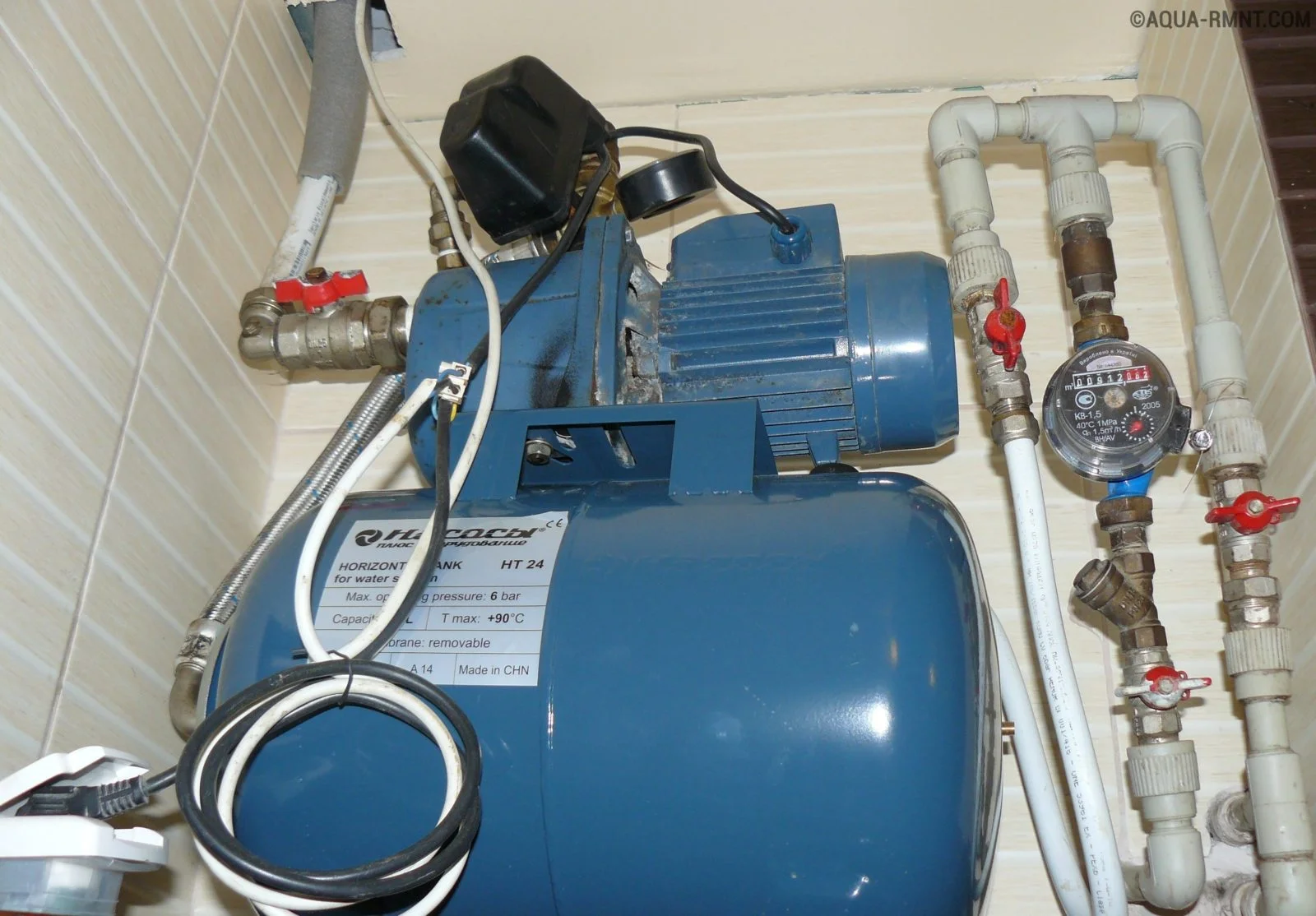

Ізоляція обладнання

Арматуру, лічильники, мембрани, запобіжні пристрої та інше обладнання, не розраховане на випробувальний режим, безпечно відокремлюють або замінюють монтажними вставками згідно з проєктом та інструкцією.

Заглушки й тимчасові упори

Заглушки, фланці, анкери та упори розраховують на зусилля від тиску. В акті або додатку до нього доцільно зазначити їх тип і місце, особливо на кінцях довгих або великодіаметричних ділянок.

Випробувальне середовище

Записують, чи використано питну, технічну або підготовлену воду, а також її джерело. Для питного водопроводу враховують гігієну, ризик застою, корозію та вимоги до подальшого промивання.

Повільне заповнення

Ділянку заповнюють керовано, зазвичай з нижньої точки, не допускаючи гідравлічних ударів. Швидкість і послідовність беруть із процедури для конкретної системи.

Видалення повітря

Повітря випускають у передбачених верхніх точках до повного заповнення. Повітряні кишені спотворюють покази й збільшують небезпеку раптового вивільнення енергії.

Температурні умови

Температуру середовища й довкілля записують, якщо вона впливає на процедуру або оцінку тиску. Не починають випробування за ризику замерзання, термічного пошкодження чи недопустимого розширення матеріалу.

Випробувальний насос

Насос має забезпечувати плавне підвищення тиску й контрольоване відключення. Його ідентифікатор, діапазон та стан доцільно включити до журналу або акта.

Манометр

Діапазон і точність приладу повинні дозволяти бачити значущу зміну. Записують тип, заводський або інвентарний номер, чинність калібрування чи повірки та місце підключення.

Захист від перевищення тиску

Якщо джерело може створити тиск вище допустимого, передбачають регулювання та захисний пристрій. Межу визначають за найслабшим допустимим компонентом випробуваної схеми.

Поступове підвищення тиску

Тиск підвищують поетапно з оглядом на проміжних рівнях. Ривки, удари по трубі та спроби виправити з’єднання під навантаженням неприпустимі.

Читайте також

Освітлення кухні: сценарії, світильники, електрика та кошторис

Випробувальний тиск

Число беруть із чинного нормативу, проєкту й інструкції для конкретної системи. Значення «1,5 робочого» не є універсальним правилом для кожного водопроводу; в акті зазначають також робочий тиск і джерело прийнятого критерію.

Тривалість і стабілізація

Час витримування та потребу в стабілізації визначають процедурою з урахуванням матеріалу, об’єму й температури. Універсальний інтервал «10–30 хвилин» без посилання на конкретну систему не дає достатньої підстави для приймання.

Візуальний огляд

У безпечних межах оглядають доступні стики, шви, фітинги, фланці, арматуру й корпуси. Результат описують конкретно: місце, вид ознаки, час виявлення та фото, а не лише словами «течі немає».

Зміна показів

Зниження або зміна тиску оцінюється за критерієм процедури. На покази можуть впливати температура, пружна деформація труби, повітря, прилад і витік, тому одна стрілка без супровідних даних не пояснює причину.

Дефект і повторне випробування

Після виявлення дефекту тиск безпечно знижують, місце маркують, ремонт документують і перевіряють знову за погодженою процедурою. Старий негативний результат не видаляють із журналу.

Безпечне скидання тиску

Після завершення тиск знижують контрольовано до безпечного рівня, перевіряють його відсутність і лише тоді демонтують тимчасові пристрої. Місце відведення води не повинно затоплювати конструкції або створювати слизькі проходи.

Промивання

Гідравлічне випробування не замінює промивання. Для системи питного водопостачання процедуру, якість води, послідовність ділянок і документування визначають окремо.

Дезінфекція

Дезінфекцію не призначають автоматично після кожного випробування. Її необхідність, метод, концентрацію, тривалість, промивання та контроль якості визначають компетентні фахівці за застосовними вимогами.

Відведення води

У плані робіт передбачають об’єм, місце й спосіб скидання, захист оздоблення, ґрунту та каналізації. Забруднену або оброблену воду не скидають без оцінки допустимості.

Ідентифікація документа

Акт містить номер, дату, об’єкт, адресу, замовника, підрядника, проєктувальника за потреби та посилання на договір або систему документообігу. Нумерація має дозволяти знайти первинні записи.

Дані про систему

Наводять призначення, межі, матеріал і діаметри труб, типи основних з’єднань, довжину або інший вимірюваний обсяг, робочий режим і перелік відокремленого обладнання.

Параметри випробування

Фіксують середовище, початковий і випробувальний тиск, час початку й завершення, температуру, точки вимірювання, стабілізацію та фактичні покази. Одиниці вимірювання пишуть біля кожного числа.

Критерій приймання

До акта переносять точний критерій із застосовного документа та посилання на нього. Висновок формулюють лише щодо випробуваної ділянки й зафіксованого режиму.

Перелік дефектів

Якщо є течі, деформації, незавершені вузли або відхилення показів, їх вносять до акта чи додатка з місцем, фото, відповідальним і строком усунення. Після ремонту створюють простежуваний запис повторної перевірки.

Додатки до акта

Корисними додатками є схема ділянки, фото, журнал показів, відомості про прилади, копія процедури, перелік дефектів і підтвердження повторного тесту. Файли називають так, щоб зв’язок з актом не губився.

Чи існує один бланк

Форма залежить від сфери дії норм, договору й системи контролю. Додатки до ДБН застосовують у передбачених ними випадках; випадковий файл DOC зі старої публікації не використовують без перевірки актуальності та відповідності об’єкту.

Зв’язок із виконавчою документацією

Акт є частиною доказів виконання технологічної операції, але не замінює креслення, паспорти, сертифікати, акти прихованих робіт, журнали та інші документи, потрібні для конкретного об’єкта.

Зв’язок із КБ-2в і КБ-3

Підстава для включення робіт у документи взаєморозрахунків визначається договором, кошторисом, фактичними обсягами й комплектом підтвердних документів. Не слід стверджувати, що один акт випробування завжди автоматично надає або позбавляє юридичного права на оплату.

Обсяги для кошторису

Для розрахунку збирають довжину й діаметри ділянок, кількість окремих випробувань, арматуру, точки підключення, об’єм води, доступ, висоту, тимчасові схеми, промивання, відведення та документування.

Трудові й машинні ресурси

Окремо враховують підготовку, монтаж заглушок, заповнення, видалення повітря, роботу насоса, спостереження, огляд, скидання, демонтаж, прибирання та оформлення. Склад ланки й продуктивність беруть із прийнятої технології та кошторисної бази.

Тимчасові матеріали

Заглушки, перехідники, шланги, фільтри, ущільнення, упори й захисні елементи перевіряють на повторне використання. У кошторисі не змішують їхню повну закупівельну вартість з амортизованим або поворотним ресурсом без обґрунтування.

Повторні випробування

Причину повторення фіксують: дефект монтажу, зміна схеми, пошкодження іншими роботами або контрольна вимога. Розподіл витрат між сторонами залежить від договору та встановленої відповідальності.

Складання кошторису

Складання кошторису на будівництво пов’язує обсяги трубопроводу, технологію випробування, ресурси, промивання, документи та умови доступу без дублювання монтажних операцій.

Перевірка кошторису

Перевірка кошторису допомагає знайти однакові випробування в кількох позиціях, необґрунтовані коефіцієнти, зайві ресурси та пропущені контрольні операції.

Кошторисні послуги

Кошторисні послуги охоплюють підготовку розрахунку й аналіз пропозиції підрядника за проєктом, відомістю обсягів і погодженою процедурою випробування.

Дані для консультації

Підготуйте проєкт, схему ділянки, матеріал і діаметри труб, робочий та запланований випробувальний режим, процедуру виробника, перелік приладів, акт або його проєкт, фото й кошторис. Телефонуйте +380 93 032 77 77.
