Камин в частном доме: проект, монтаж и смета

Камин на твердом топливе одновременно является отопительным прибором, источником открытого или закрытого пламени, частью дымоотводящей системы и строительным узлом. Поэтому его не подбирают только по ширине стекла или виду портала. Основная версия материала — украинская статья о камине в частном доме; до составления сметы на строительство нужны данные о конкретной топке, доме, дымоходе, притоке воздуха, конструкциях и условиях монтажа.

Задача и границы проекта

Сначала фиксируют, должен ли камин быть декоративным, вспомогательным источником тепла или частью рассчитанной системы отопления. Определяют границы работ: прибор, дымоход, основание, короб, портал, воздуховод, электропитание вспомогательных устройств, отделка и пусковые проверки.

Исходные данные

Для проектирования нужны планы и разрезы, материалы стен и перекрытий, состав пола, расположение стропил, вентиляции и инженерных сетей. Отдельно собирают данные о высоте помещения, герметичности оболочки, режимах вытяжных систем и доступе для заноса тяжелых элементов.

Новое строительство или реконструкция

В новом доме камин согласовывают с конструктивом и трассой дымохода до выполнения перекрытий и кровли. В существующем доме сначала обследуют основание, проходы, горючие слои, возможность усиления и фактическое состояние дымохода; декоративное вскрытие без согласованного решения не начинают.

Точный тип камина

Открытая топка, заводская каминная вставка, печь-камин и водяной прибор имеют разные характеристики и ограничения. В спецификации указывают производителя, модель, топливо, номинальную мощность, массу, патрубок, способ забора воздуха, температурные классы, разрешенные конфигурации и комплектные детали.

Паспорт, маркировка и комплектность

До закупки сверяют паспорт, декларацию характеристик или другие предусмотренные документы, маркировку, инструкцию по монтажу и перечень совместимых элементов. Фотография похожей модели или рекламное название не заменяет точный артикул и заводские ограничения.

Общая безопасность прибора

EVS-EN 16510-1:2023, внедряющий EN 16510-1:2022, описывает общие требования и методы испытаний для бытовых твердотопливных приборов, включая конструкцию, безопасность, эффективность, выбросы, инструкции и маркировку. Это контекст для проверки продукта, а не готовый проект конкретного камина.

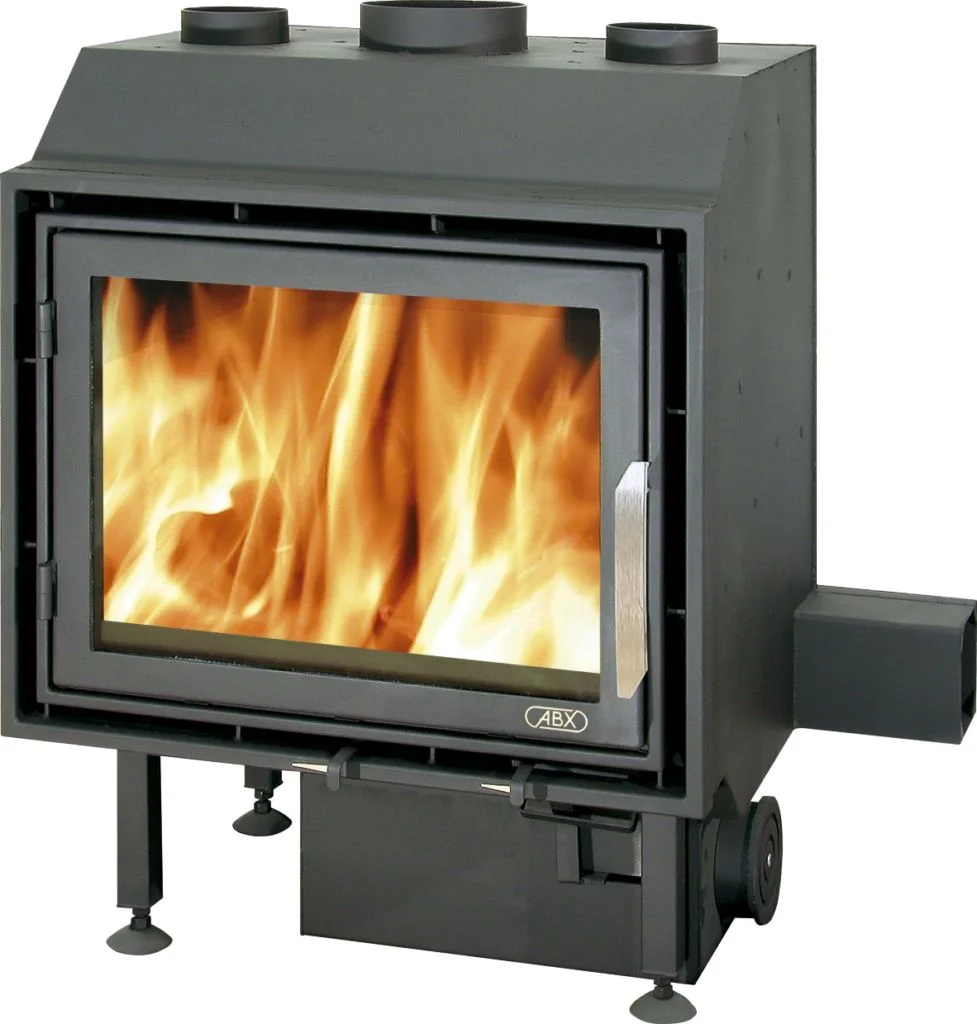

Вставная топка или открытый огонь

Для вставных приборов и открытых каминов отдельный продуктовый контекст задает EVS-EN 16510-2-2:2023, внедряющий EN 16510-2-2:2022. Применимость подтверждают по типу изделия и документам производителя; требования не переносят автоматически на другой класс прибора.

Тепловая роль

Площадь стекла или портала не используют как универсальную формулу мощности. Тепловую нагрузку дома, допустимый перегрев помещения, аккумуляцию ограждений, режим использования и характеристики прибора проверяют вместе, а заявленную мощность берут из документации конкретной модели.

Воздушный баланс помещения

Камин взаимодействует с кухонной вытяжкой, санузлами, механической вентиляцией и герметичной оболочкой дома. Проект должен исключить опасное разрежение и обратное движение продуктов сгорания в предусмотренных режимах работы систем.

Приток воздуха

Необходимость, маршрут и сечение подачи воздуха определяют по прибору, дому и проектному воздушному балансу. Наружный канал не является одинаковым решением для каждого камина: проверяют допустимое подключение, герметичность, теплоизоляцию, конденсат, заслонку, защиту отверстия и доступ для очистки.

Расчет дымохода

EVS-EN 13384-1:2015+A1:2019 описывает тепловые и газодинамические методы расчета дымохода для одного прибора по известным характеристикам дымовых газов. Диаметр не определяют только площадью топочного отверстия: нужны данные прибора, высота, сопротивление трассы, температура, давление и режим работы.

Трасса и завершение дымохода

На чертежах показывают вертикальные и наклонные участки, опоры, ревизии, отвод конденсата, проходы через конструкции и узел над кровлей. Высоту завершения проверяют с учетом кровли, соседних препятствий, зон давления, местных правил и заводских требований.

Читайте також

Как подобрать ламинат для дома

Класс дымохода и совместимость

Материал и система дымохода должны соответствовать температуре, давлению, влажности, коррозионному воздействию, топливу и риску воспламенения сажи, предусмотренным для конкретного прибора. Трубы, уплотнения, адаптеры и крепления комплектуют как совместимую систему, а не как набор элементов одинакового диаметра.

Горючие конструкции

Расстояния до древесины, мебели, отделки и других горючих материалов берут из документации прибора, сертифицированной дымоходной системы, проекта и действующих правил. Негорючая обшивка сама по себе не доказывает безопасность скрытой деревянной конструкции.

Основание и нагрузка

Массу топки, дымохода, облицовки, основания и накопительных элементов передают конструктору. Необходимость отдельного фундамента, плиты или усиления зависит от схемы дома, несущей способности, деформаций и распределения нагрузки; универсальной границы массы нет.

Подключение топки

Узел между патрубком и дымоходом должен допускать тепловые перемещения, осмотр и безопасную сборку согласно системной инструкции. Самодельные переходники, случайные герметики или скрытые соединения без доступа в смету не закладывают.

Короб и вентиляционные отверстия

Размеры короба, материалы, внутренние расстояния, конвекционные отверстия и температурные зоны определяет проект конкретной топки. Отверстия не уменьшают ради дизайна, а полости не заполняют случайной изоляцией без проверки ее назначения и температурного режима.

Портал и облицовка

Камень, керамику, плиты, клеи, затирки и металлические детали проверяют на совместимость с температурой и деформациями узла. Облицовка не должна перекрывать сервисные зоны, подвижные части, воздушные отверстия или заводские зазоры.

Проходы через перекрытия и кровлю

Каждый проход детализируют на чертеже с размерами отверстия, отступами, опорами, противопожарными элементами, паро- и гидроизоляционными примыканиями. Монтажная пена или декоративная накладка не заменяет системный проход.

Доступ для осмотра и очистки

Ревизии, сборник, соединения и внутренние части располагают так, чтобы их можно было безопасно осмотреть и очистить после завершения отделки. В смету включают люки, съемные панели, рабочее пространство и средства доступа к верхним участкам.

Зона перед дверцей

Перед топкой учитывают открывание дверцы, возможное выпадение топлива или жара, температуру пола и маршрут пользователя. Размеры и материал защитной зоны определяют по прибору, проекту и применимым правилам, без универсальной цифры.

Смежные инженерные системы

Электропроводка, вентиляционные каналы, водопровод, газовые сети и автоматика не должны оказаться в непредусмотренной температурной зоне или перекрыть сервисный доступ. Пересечения согласовывают до закрытия короба и фиксируют на исполнительной схеме.

Обнаружение дыма и угарного газа

Необходимость, тип и размещение извещателей определяют по действующим требованиям, планировке, системе отопления и инструкциям производителей. NFPA 211 является полезным международным справочным контекстом по дымоходам, каминам и твердотопливным приборам, но не заменяет обязательные украинские правила.

Пусковая проверка

До ввода в эксплуатацию проверяют комплектность, крепления, доступы, чистоту тракта, работу заслонок, воздушный баланс, герметичность доступными методами и поведение системы в разрешенном пробном режиме. Результаты, настройки и выявленные отклонения фиксируют актом.

Топливо и эксплуатация

Используют только топливо, количество загрузки и режимы, разрешенные производителем. Мебель, текстиль, запас топлива и предметы ухода хранят вне опасных зон; изменение тяги, запах дыма, трещины или перегрев не маскируют, а расследуют до следующей растопки.

Обслуживание

График осмотра и очистки зависит от прибора, топлива, интенсивности работы, дымохода и фактического состояния. Общие принципы пожарной инженерии в ISO 23932-1:2018 поддерживают системное управление риском, но не задают частному дому единый календарь сервиса.

Объемы, смета и приемка

Ведомость объемов должна отдельно показывать прибор и комплект, основание, дымоход, проходы, приток, изоляционные и облицовочные системы, крепления, доступ, доставку, подъем, защиту помещения, пуск и документы. Перед договором полезна проверка сметы, а для согласования структуры затрат доступны сметные услуги. Чтобы передать исходные данные, звоните +380 93 032 77 77; приемку завершают сверкой проекта, инструкций, актов, фото скрытых работ и исполнительной документации.
